Röhrenprüfgerät Neuberger RP 270

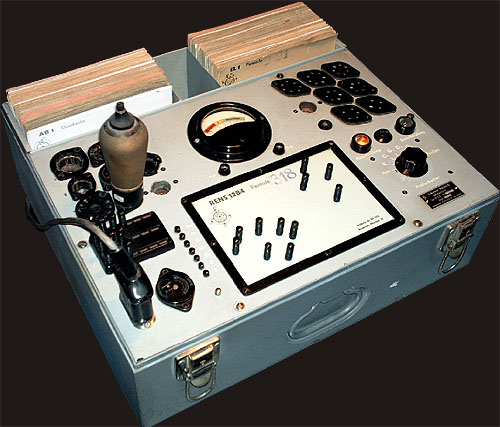

Das Neuberger RP 270 ist ein einfach zu bedienender Röhrenprüfer und kam 1951 auf den Markt. Das Gerät prüft mit niedrigen Prüfspannungen um die Röhren zu schonen und ist recht einfach aufgebaut. Wie bei den Funke Röhrenprüfgeräten werden auch hier Prüfkarten verwendet.

 Anzeigeinstrument Neuberger RP 270

Mittels Durchdrehen des Prüfschalters werden auch bei diesem Gerätetyp die Elektroden auf Kurzschlüsse geprüft. Im Bild unten sehen Sie eine ECH42 mit Elektrodenschluss - welcher durch die rechte Glimmlampe angezeigt wird.

Das Prüfergebnis wird bei diesen Geräten sehr eindeutig dargestellt. Bei den Radiobastlern gilt dieses Gerät als “Schätzeisen” aber eine Röhre die hier als “verbraucht” klassifiziert wird ist auch im Radio unbrauchbar. Und damit erfüllt es seinen Zweck.

Prüfschalter Neuberger RP 270

Die Elektrodenschlussprüfung arbeitet bei den Neuberger Geräten sehr sensibel und zuverlässig. Zusätzlich können während der Emissionsprüfung alle Elektroden der Reihe nach einzeln abgeschaltet werden, um die Röhre auf Isolationsfehler zu prüfen. Alles in allem ein für den Radiobastler empfehlenswertes Gerät, da es sehr robust ist und durchwegs alle gängigen Radioröhren damit getestet werden können.

Aus der Not eine Tugend - hier seht ihr das erste Neuberger 270 mit Digitalanzeige!

Nachdem ich mit einem Kunstgriff - genau daneben - das Anzeigeinstrument eines Neuberger 270 Röhrenprüfgerätes gehimmelt habe musste dringend Ersatz her. So hat mir Hans Thomas Schmidt schnell was ausgerechnet und ich konnte mir mit einem digitalen Multimeter helfen - bis ich die Idee hatte, das ganze Instrument umzubauen um darin eine Led Anzeige unterzubringen. Die jenigen die auf Original stehen mögen mich kreuzigen, aber es handelt sich bei dem Gerät um mein Arbeitstier. Und irgendwie ist es ganz gut gelungen. Mehr könnt ihr HIER lesen!
